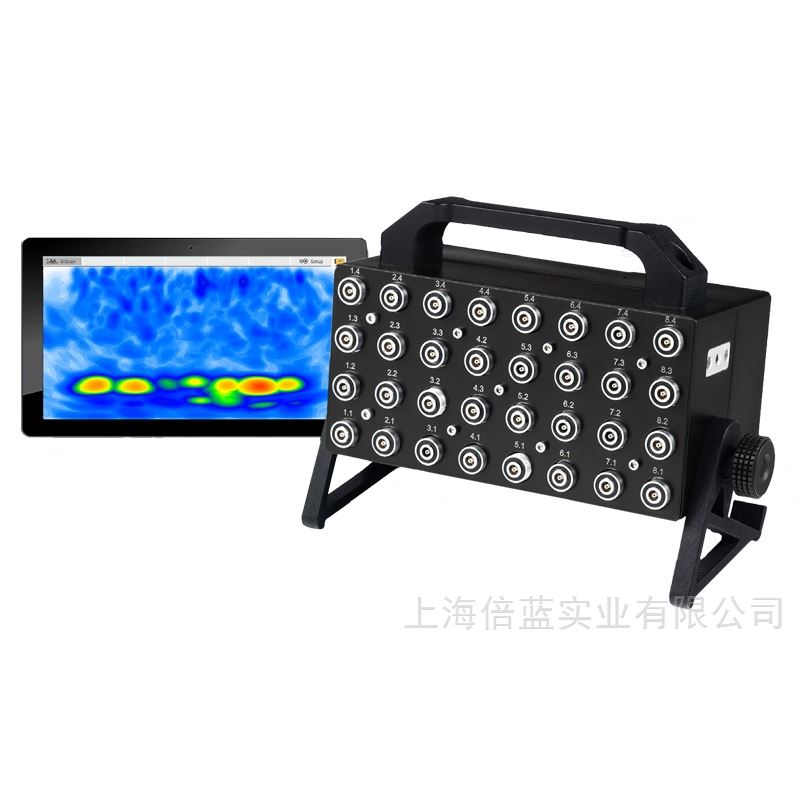

BL- MultiCT低频多通道超声相控阵检测系统

一、系统概述

本系统是一款专为实验室及工业现场检测设计的低频超声相控阵实时成像系统，设备核心采用模块化、可扩展的架构，支持干耦合检测，集成无线数据传输与独立测量能力，特别适用于异质性材料、高衰减材料（如混凝土、岩石、复合材料等）的内部结构成像与缺陷评估；

二、典型应用

脉冲速度测试与脉冲回波数据采集；

异质性材料内部缺陷成像，如混凝土结构、岩石、复合材料中的裂缝、空洞等；

构件厚度测量与剖面成像；

与外部检查机械臂同步的位置相关数据采集；

与外部材料测试机（如拉伸试验机、压缩试验机）同步的时间相关数据采集；

三、 超声相控阵实时成像主机技术指标

1. 硬件架构与通道

- 主机配置由连接32个低频宽带干耦合横波传感器组成的阵列，可扩展为2到4个多主机串联；

- 每个传感器具备干点接触功能，并配备陶瓷耐磨头，检测时无需使用耦合剂；

- 系统采用独立发射/接收通道设计，基础通道数为32发32收；

- 通道系统具备模块化扩展能力，可支持升级至 64、96、128个通道的更大规模矩阵天线阵列；

- 支持高速数据采集；

2. 发射系统

- 多通道激励系统通道数量：64个(可扩展) ；

- 发射机输出电压：±200 V (400 Vpp) ；

- zui高发射重复频率：1 kHz；

- 激励方式：支持多周期方波发射；

- 激发序列与周期：0.5 到 5.0；

- 工作频率：10 - 250 kHz，连续可调；

- 通道延时：各通道延时可独立控制，延时精度10 µs，zui大延时能力10 ms；

3. 接收与数据采集系统

- 接收信道数量：64个 (与发射通道对应，可扩展)；

- 数据采样率：1 MHz或4 MHz (兼容指标：每通道 100 - 2000 kS/s)；

- 数据采集长度：128K 采样点；

- 接收带宽：20 – 250 kHz；

- 滤波频率 (FIR)：高频可选 10, 20, 40, 100 kHz；低频 350 kHz；

- 放大器动态范围：0 - 60 dB；

- 平均因子：1 到 256；

- 具备信号能量提升、时间增益补偿、数字增益补偿、可调带通滤波功能；

4. 成像与检测性能

- 系统支持多种测量模式：线性扫描、矩阵扫描、面积扫描、裂缝检测模式、A扫描；

- 具备从单侧对物体内部结构进行成像及厚度测量的功能；

- 检测范围：50 mm 至 6000mm；

- 裂隙检测能力：分辨率 0.1 cm，测试量程100 mm；

- 统数据处理速度快，完成单个测试位置的数据处理时间3 秒；

5. 实验机功能 (内置)

- zui大发射频率：5 MHz；

- zui大采样频率：25 MSPS；

- 独立发射采集通道：8个；

6. 电源与物理特性

- 动力来源：可更换电池，支持 ≥ 8小时 连续工作，充电时间约 2.5小时；

- 外部电源：DC 15V/4A 或 AC 110-250V；

- 电子模块尺寸：约 200 x 125 x 100 mm；

- 电子模块重量：约 2.4 kg；

7. 数据接口

- 无线以太网：符合 IEEE 802.11n 标准，速率 54 Mbit/s，用于无线数据通信与设备控制；

四、控制终端技术指标

- 用于远程控制主机单元，并实现检测大数据的三维可视化与分析；

- 能在工程现场实现全矩阵捕获 (FMC) / 全聚焦方法 (TFM) 数据的实时三维成像；

- 具备 Wi-Fi 无线连接功能，可与主机无线连接；

- 搭载安卓操作系统，并可安装专用的数据采集与控制软件；

五、成像处理软件功能

- 成像功能：支持断面扫描成像 (B扫描) 与三维立体成像，具备高级可视化和分析功能；

- 高级分析功能：具备C扫描、D扫描、厚度轮廓分析以及图像切片和投影功能；

- 数据开放性与可扩展性：借助文档详尽的软件开发工具包 (SDK)，用户可以为特定的检查任务开发自己的软件应用，实现定制化离线或在线分析；

六、配置清单

- 低频多通道超声相控阵检测系统电子单元，32声道×2

- 50KHz 低频干耦合剪切波传感器×64

- 可更换锂离子蓄能器，位于电子单元内部×12

- 充电器×2

- 电源插头×2

- 电源USB-C线×2

- USB-A 转 USB-C 线缆×2

- 螺丝刀 ×2

- 成像软件，适用于智能手机/平板电脑/PC×1

- 用户自定义开发软件集成套件×1
