高动态(HDR)探地雷达

描述:MALA GX 高动态(HDR)探地雷达
用于公路、铁路、水利水电、隧道超前预报、隧道二衬厚度、市政道路空洞、管线定位、建筑物钢筋混凝土内部的钢筋分布、空洞、不密实及裂隙等工程探测及检测。

  • 产品型号:MALA GX
  • 厂商性质:经销商
  • 更新时间:2024-12-05
  • 访问量:2520
产品介绍/ PRODUCT PRESENTATION

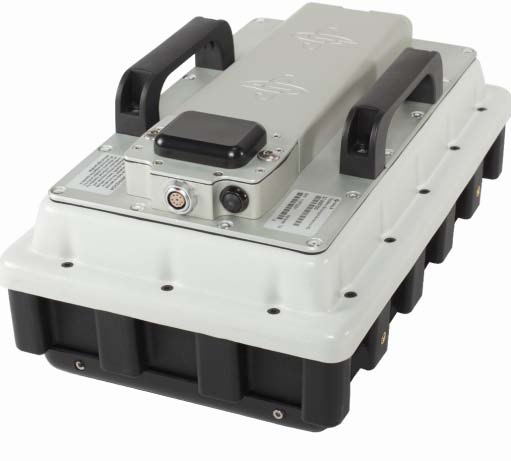

MALA GX 高动态(HDR)探地雷达

简介:

MALA GX 高动态(HDR)探地雷达系统:主机天线一体化

为了应用电子技术及满足各类工程探测需求,尤其是探测深度增加和精度提高方面的需求;此系统实现了主机天线一体化,采用 MALA GX控制器内置 Linux 系统进行数据采集和预处理,主机和控制器之间可以通过有线和无线(蓝牙)两种方式连接;GX 系统更加适合勘察和工程检测的用户,主机天线集成化高,使用方便,而且同等条件下提高了图像的分辨率和测试深度。

特点:

主机和天线一体化,集成化设计,内置了脉宽和天线ji好匹配的天线电子单元

GX系统采用实时采样(RTS)技术,它和传统天线相比大幅增加采集速度的同时能保证很高的叠加次数,极大的提高了信号的信噪比。实时采样技术是雷达的发射天线发出一个电磁波信号后,接收天线把不同时间的反射信号一次采集完成(也就是一次采集完不同深度的信号)。MALAGX高动态系统是款实现这个技术的产品。传统雷达是发射天线发射一次信号,接收天线只能接收某深度一个点的信号,如果要把不同深度的信号采集完成,雷达需要发射成百上千的信号才行。因此,GX雷达系统与传统雷达相比,它的探测速度快了几百倍。我们使用GX雷达,可以进行更加快速探测;或用很高的叠加次数(即在同一个点采集几百次做平均),这样数据的信噪比就会大大提高(图像中的噪点几乎没有,地下异常显示更清晰,图像很干净)。

GX系统采用HDR(高动态范围)技术,提高了天线的频带宽度,相比传统单点采样雷达的±3db带宽,HDR技术的雷达带宽可达±10db,极大的提高了天线的分辨率和测试深度。传统雷达的噪声水平比较高(噪声水平是指雷达的发射天线不发射信号时,接收天线接收的自然界中到处存在的电磁波信号和随机噪声信号),当地下物体的反射信号低于噪声水平时,或地下太小的物体反射的信号较窄时,雷达就无法探测到了。GX系统的高动态技术,使得信号带宽变大,噪声水平变低。这样采用同样频率,GX系统有效的低频部分更低(对应到实际效果就是探测得更深了),高频部分更高(对应到实际效果就是能探测到更小的物体了)。因此,采用高动态范围的GX系统,和传统雷达天线相比,探测更深,分辨率更高(可以看到更小的缺陷)。

GX系统采用32位的数据,和传统16位(个别厂家还是8位)数据相比,32位在显示精度和成图的效果上都有了质的飞跃,本系统可以同时输出16&32数据。

设计坚固,适于野外使用

 整套系统只有一根信号电缆(航空品质插头,稳固耐用)

所有天线符合FCCECIC法规

MALA GX系统天线的详细说明

1MALA GX80 HDR

主要针对深部中分辨率下的探测,用于深部地质勘察,地质分层及浅层岩石土壤圈探测,如:基岩调查、地层土壤调查,岩层裂隙带、断裂带、节理组分布调查,地下水分布调查,地下岩溶分布调查,江湖河床形态调查,滑坡体滑动面调查等,用于公路、铁路、水利水电和电力电缆隧道超前地质预报,如探测隧道掌子面前方的岩层破碎情况,富水区分布情况、节理组发育,裂隙断裂断层走向及规模,岩溶发育及分布情况等;用于浅层非金属、金属富集矿藏探测;用于较大型地下埋藏物、空洞或未知物探测,如地下构筑物探测、古墓洞穴探测、掩埋物体探测等;在含水较大的粘土情况下典型测深可达15~20米,在通常土质情况下典型测深可达20~30米,在岩石情况下典型测深可达30~50(测深与介质电阻率有关)




(2)MALA GX160 HDR

主要针对中、高分辨率下的中深层探测,用于地质分层,基岩面或岩层裂隙、断层、岩溶及地下水分布情况探测,如地质勘察、大坝坝体检测等;用于公路、铁路、水利水电和电力电缆隧道超前地质预报及仰拱探测,如探测隧道掌子面前方的岩层破碎情况,富水区分布情况、节理组发育,裂隙断裂断层走向及规模,岩溶发育及分布情况、仰拱回填等;用于高填方公路路基探测及深层铁路路基探测,如路基不均匀沉降、路基空洞、路面裂隙、冻土层范围、铁道道碴囊分布等;用于深部较大管径的电缆组,金属或非金属管道,如深部电力管线探测、输油或输水管线探测等;用于不明物体及道路空洞探测,如市政道路空洞、文物考古、洞穴探测、未知掩埋物探测等;在含水较大的粘土情况下典型测深可达10~15米,在通常土质情况下典型测深可达15~20米,在岩石情况下典型测深可达25~40米(测深与介质电阻率有关)。



3MALA GX450 HDR

主要针对中浅部高分辨率下的探测,用于公路、铁路、水利水电及电力电缆隧道衬砌测试、仰拱回填密实性探测等;用于浅部的金属或非金属管线、线缆、方沟管槽的探测,如市政管线、偷排漏放管线、浅部未知线缆及方沟管槽位置确定等探测③用于钢筋混凝土探测,如建筑物钢筋混凝土内部的钢筋分布、空洞、不密实及裂隙等,小可探测出Φ8以上的钢筋(浅部);④用于公路铁路路面路基及土木工程探测,如铁路公路路基的破碎、空洞、沉降、含水等病害探测,各类护坡挡土墙质量的探测;在含水较大的粘土情况下典型测深可达1.5~2米,在通常土质情况下典型测深可达2~3米,在岩石情况下测深可达3~8(测深与介质电阻率有关)。





4MALA GX750 HDR

主要针对浅部高分辨率下的探测,用于公路、铁路、水利水电及电力电缆隧道衬砌测试;用于冰层厚度的探测等;用于钢筋混凝土探测,如建筑物钢筋混凝土内部的钢筋分布、空洞、不密实及裂隙等;用于公路路面探测,如公路路面的结构层厚度、空洞、破碎、裂隙、沉降和含水等病害探测及精确定位;用于浅部的金属或非金属管线、线缆、方沟管槽的探测,如市政管线、偷排漏放管线、浅部未知线缆及方沟管槽位置确定等探测;在含水较大的粘土情况下典型测深可达0.7米,在通常土质情况下典型测深可达1~1.5米,在岩石情况下典型测深可达1.2~4米(测深与介质电阻率有关)。
